Реле контроля тока 15-45А, 17B322AA0
Характеристики товара:
Характеристики товара:Описание товара
Реле контроля тока трехфазное 15-45А 17B322AA0 – закажите по доступной цене в интернет-магазине «Ремикс»!
Оборудование в наличии и доставляется по Украине за считанные дни.
Реле контроля тока 15-45А 17B322AA0: преимущества устройства
- Высокоточное измерение
Реле контроля тока 15-45А используется для измерения показателей в 3-фазной электроцепи и автоматического отключения контактов при превышении установленных параметров. - Защита от потери фазы
Реле контроля тока 15-45А 17B322AA0 обеспечивает защиту от фазового дисбаланса и потери фазы, благодаря чему предотвращает повреждение обмотки мотора. - Защита от недостаточной нагрузки
Устройство снижает показатели тока для защиты от недостаточной нагрузки. Благодаря этому реле можно применять для работы небольших насосов, предотвращая кавитацию, сухой ход. - Фазовая обратная защита
Определение обратной фазы осуществляется устройством только во время старта. Для этого двигатель должен запускаться быстро, со скоростью 0,1 сек. - Сигналы о неисправностях
Реле контроля тока оснащено сигнальными индикаторами, которые активизируются при возникновении неисправностей. Оператор вовремя получает информацию о проблеме и имеет возможность быстро ее устранить. - Технические параметры
Устройство работает в диапазоне номинального тока 15-45 А, обеспечивает возможность выбора времени старта 0,2 - 30 сек и времени расцепления 0,2 - 10 сек. Рабочая температура от -10 до +60 градусов.
Почему стоит купить реле контроля тока трехфазное 15-45А 17B322AA0 в интернет-магазине «Ремикс»
Все оборудование из нашего интернет-магазина поставляется от надежных и проверенных производителей, с которыми мы сотрудничаем на условиях официального дилера. Наши товары оригинальные и имеют сертификаты качества.
На реле контроля тока, блок питания NIPOWER PPK-431 и другое оборудование предоставляется официальная гарантия от производителя. Мы предоставляем гарантийное сервисное обслуживание, покупатели имеют возможность осуществить обмен или возврат неисправного товара в течении действия гарантийного срока.
Благодаря официальному сотрудничеству с производителями и отсутствию посредников на всех этапах работы, мы поддерживаем конкурентную ценовую политику. Цена на реле, устройство энергосбережения NF-030 и другие товары оптимальна качеству, без комиссий и переплат, а постоянные клиенты могут получить скидку до 10%.
Менеджеры с большим опытом работы предоставляют клиентам подробные технические консультации. Если вы решили купить реле контроля тока 15-45А принцип работы устройства и особенности эксплуатации вам расскажут специалисты, помогут правильно подобрать оборудование, согласно вашим запросам.
Как купить реле напряжения с контролем тока 15-45А: этапы заказа в интернет-магазине «Ремикс»
Ознакомление с техническими характеристиками и выбор товара по каталогу, или консультация менеджера.
Для оформления заказа можно воспользоваться сайтом или связаться с нами по телефону, электронной почте.
Предоплата за заказ по безналичному расчету, по предоставленным реквизитам компании.
Доставка по Украине Новой почтой, Укрпочтой, автотранспортом. Самовывоз в г. Белая Церковь.
Реле контроля тока: популярные модели устройств
| Название | Диапазон номинального тока | Релейный выход | Тип |
|---|---|---|---|
| 3А - 9 А | НО/НЗ , 5A @ 240 VAC (Resistive) | DEFINITE TRIP | |
| 8А - 24А | НО/НЗ, 5A @ 240 VAC (Resistive) | INVERSE TIME | |
| 3А - 9 А | НО/НЗ , 5A @ 240 VAC (Resistive) | INVERSE TIME | |
| 15А - 45А | НО/НЗ , 5A @ 240 VAC (Resistive) | INVERSE TIME |

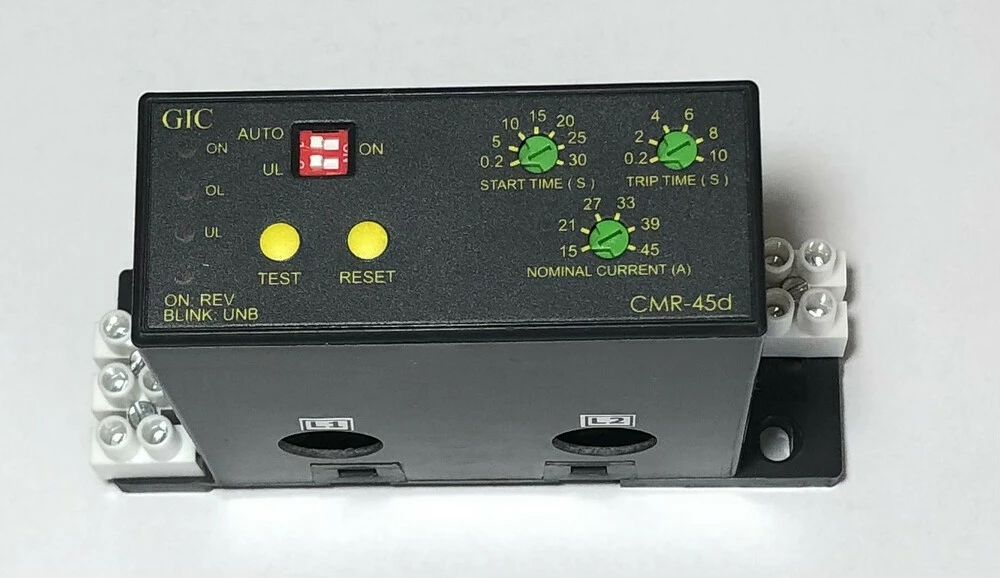

Реле контроля тока трехфазное серия СMR с интегрованным токовым трансформатором арт. 17B322AA0 - P11
Описание
Питание: 220 ― 415 VAC (3 фазные)
Тип : DEFINITE TRIP (выбор времени старта 0,2 - 30 сек и времни расцепления 0,2 - 10 сек.)
релейный выход: НО/НЗ , 5A @ 240 VAC (Resistive)
Защита от перегрузки, обрыва фазы, реверса фаз и перекоса фаз
робочий диапазон номинального тока: 15 - 45А
Выбор: Авто / Ручной Сброс
Страна производитель: Индия
|
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ |
От 2А до 5А продукт может использоваться с внешним СТ. Основные характеристики: - Защита от перегрузки / - Выбор авто/ручной сброс - LED индикаторы для всех условий отказа - Отказоустойчивая защита - Защита от фазового дисбаланса / - Защита от потери фазы - Фазовая обратная защита - Широкий диапазон настройки тока (от 1А до 45А) - Базовый монтаж / - Легкая установка - Компактный размер / - Функции тестирования
Описание функций: Защита от недостаточной нагрузки: Защита от недостаточной нагрузки обеспечивается уменьшением тока. Подходит для маленьких насосов для предотвращения сухого хода, кавитации и т.д. Примечание: Минимальный ток, необходимый для определения недостаточной нагрузки > 25% мин. номинального тока. Фазовый дисбаланс/ Защита от потери фазы Ток обратной последовательности из-за фазового дисбаланса или потери фазы может повредить обмотку ротора. Реле дает отличную защиту для фазового дисбаланса или потери фазы. Фазовая обратная защита: Реле определяет обратную фазу только во время старта. Для этой функции продолжительность запуска двигателя должна быть не более 0,1 сек. Режим сброс Авто: В режиме Авто сброса сброс реле происходит в течение 3-15 мин. (в зависимости от выбранного класса) после отключения 3-фазной или однофазной продукции или в течение 6 мин. после отключения продукции Definite trip (определенного отключения). Режим сброса Ручной: В случае ручного сброса нажмите переключатель сброса и удерживайте его 2 сек. Сброс реле происходит немедленно |
|||||||||||
|
Продукт |
Трех фазный |
Одно фазный |
||||||||||
|
P1, P2, P3, P4, P5, P6, P7, P8 |
P9, P10, P11, P12 |
P13, P14, P15, P16 |
P17, P18, P19, P20 |
|||||||||
|
Характеристики питания |
||||||||||||
|
Питание |
~220 до 415 В, -20% до +15%, 50/60 Гц |
~110 до 240 В, -20% до +15%, 50/60 Гц |
||||||||||
|
Макс. потребление |
12ВА |
5ВА |
||||||||||
|
Светодиодная индикация |
||||||||||||
|
Питание вкл. (ON) / Блокировка (миг) |
Зеленый LED ON / Зеленый LED мигает |
|||||||||||
|
Перегрузка (OL) |
OL LED вкл. |
|||||||||||
|
Пониженная нагрузка (UL) |
UL LED вкл. |
|||||||||||
|
Фаза REV. |
LED вкл. Реверс фазы / мигает: перекос фаз (красн. LED3) |
|
||||||||||
|
Фаза UNB/потеря |
Мигает: UNB LED |
|
||||||||||
|
Характеристики релейного выхода |
||||||||||||
|
Контакт / нагрузка |
1 НЗ/НО / 5А @ 240 VAC |
|||||||||||
|
Категория использования Номинальное напряжение, V Номинальный ток, I |
120/240V 3,0/1,5А |
|||||||||||
|
Срок службы - механическая часть |
1 х 10 * 7 операций |
|||||||||||
|
Срок службы – электрическая часть |
1 х 10 * 5 операций |
|||||||||||
|
Контакт |
Ag сплав |
|||||||||||
|
Характерные особенности |
||||||||||||
|
Количество CTs |
2 |
|
1 |
|
||||||||
|
Характеристики расцепления |
Inverse Time |
Definite Time |
Inverse Time |
Definite Time |
||||||||
|
Память |
да |
N.A. |
да |
N.A. |
||||||||
|
Класс расцепления |
10А, 10, 20 и 30 |
N.A. |
10А, 10, 20 и 30 |
N.A. |
||||||||
|
Время пуска |
N.A. |
0,2 до 30с |
|
0,2 до 30с |
||||||||
|
Задержка расцепления |
Согласно класса расцепления |
0,2 до 10 с |
Согласно класса расцепления |
0,2 до 10 с |
||||||||
|
Защита пониженной нагрузки |
40% до 90% (расцепление 5с +/-1с) |
50% (расцепл. 5с +/-1с) |
||||||||||
|
Защита блокировки ротора |
400% номин. тока Время расцепл.: <4с после старта |
N.A. |
400% номин. тока Время расцепл.: <4с после старта |
N.A. |
||||||||
|
Защита дисбаланса тока |
дисбаланс >50% и 70% нагрузка (расцепление <5c) |
N.A. |
||||||||||
|
Защита потери фазы |
дисбаланс >70% и 70% нагрузка (расцепление <3c) |
N.A. |
||||||||||
|
Защита реверса фаз, отключение |
Приблизительно 100мс |
N.A. |
||||||||||
|

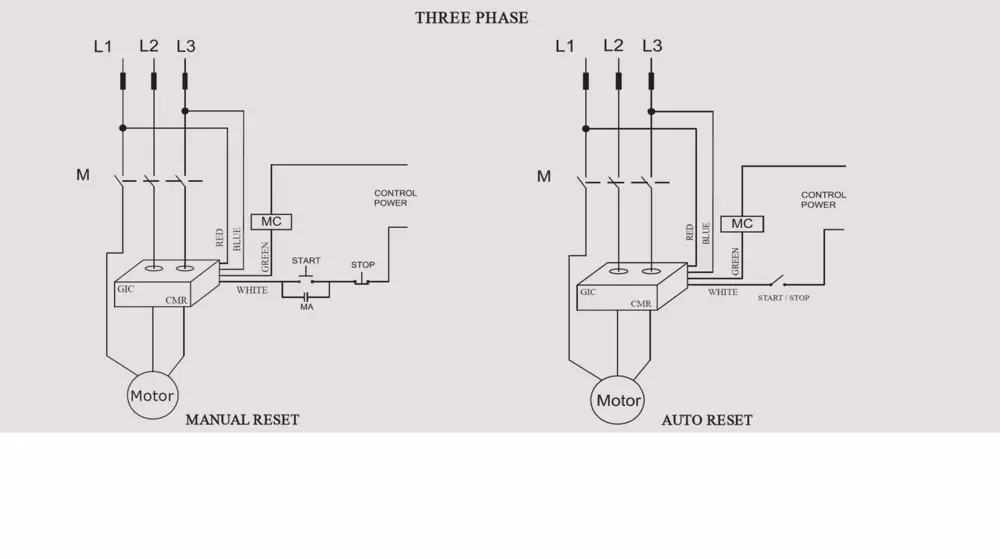

RESET – режим сброса |
авто |
Класс 10А=3 мин., 10 = 6 мин., Класс 20 = 12 мин., 30 = 15мин. |
6 мин. |
Класс 10А=3 мин., 10 = 6 мин., Класс 20 = 12 мин., 30 = 15мин. |
6 мин. |
|||||||
|
ручной |
2сек. +/-1с |
|
||||||||||
|
Блокировка (рестарт допустимо/час) |
Класс 10А, 10 = 6, Класс 20,30 = 4 |
6 рестартов |
Класс 10А, 10 = 6, Класс 20,30 = 4 |
6 рестартов |
||||||||
|
Времья сброса - RESET |
120 до 400мс |
60 до 700мс |
||||||||||
|
Терминал |
L1, L3. 15, 16, 18 |
L, N, 15, 16, 18 |
||||||||||
|
Общие характеристики |
||||||||||||
|
Погрешность настроек |
+/-5% |
|||||||||||
|
Пргрешность повторяемости |
+/-2% |
|||||||||||
|
Включение расцепления |
800мс +/-50мс |
|||||||||||
|
Габариты |
110,8 * 36,5 * 76,8 |
|||||||||||
|
ВЕС около |
200гр |
|||||||||||
|
Исполнение |
IP 20 |
|||||||||||
|
Рабочая температура |
-10 С до +60С (ХРАНЕНИЕ -25С + 70С) |
|||||||||||
|
Относительная влажность |
5 до 95 % Rh |
|||||||||||
|
Продукт сертифицирован |
СЕ, RoHS |
|||||||||||
