Реле контроля тока 17B122AA0
Характеристики товара:
Характеристики товара:Описание товара

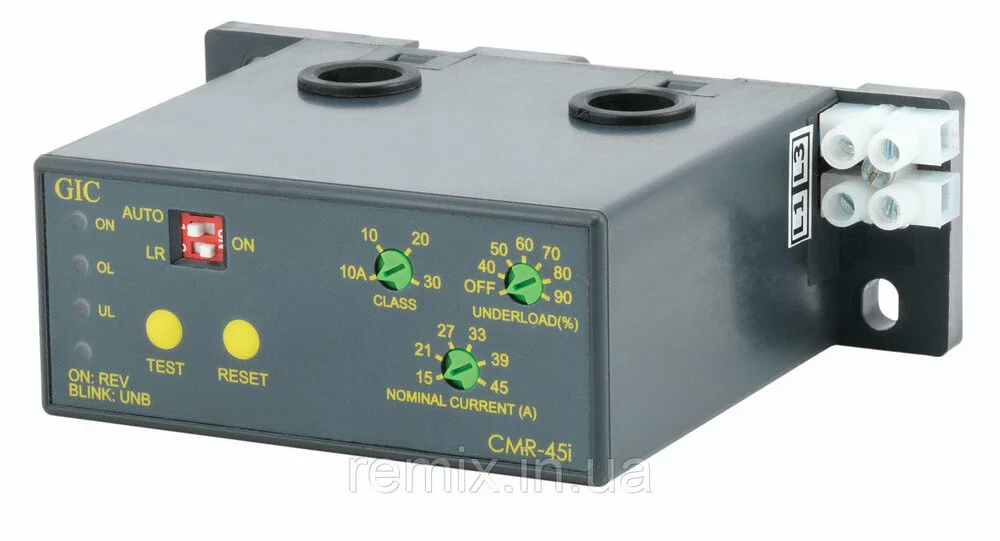

Трехфазное реле контроля тока 17B122AA0
служит для надежной электронной защиты электродвигателя от перегрузки, а также предохраняет его от обрыва фазы, реверса и перекоса фаз. Кроме того, в нашем интернет-магазине можно регулятор температуры купить по выгодной цене.
Принцип работы
Устройство позволяет контролировать величину тока и при превышении заданных показателей оповещает о возникновении неполадок. В любых условиях отказа об аварии сигнализируют LED-индикаторы.
Технические характеристики
Для питания реле необходимо напряжение в диапазоне от 220 до 415 Вольт. Значение номинального тока устройства составляет 3-9 Ампер. Оптимальная рабочая температура – от -10°C до +60°C.
Преимущества реле
При использовании обычного предохранителя и автоматического выключателя отсутствует возможность автоматически вернуться к «рабочему» положению и задать для системы временные параметры. К достоинствам устройства также стоит отнести и его компактные размеры.
Конкурентная цена
Наша компания работает напрямую с изготовителями, не завышая стоимость товара. Покупая оптом реле контроля тока, цена на которое является привлекательной, вы сможете сэкономить, ведь в таком случае продукция будет дешевле на 10-25%, чем у конкурентов.
Гарантийные обязательства
На наше оборудование действует официальная гарантия. При наступлении гарантийного случая наши компетентные мастера выполнят ремонт любой сложности, а также к нам можно обращаться по поводу сервисного обслуживания.
Экспертная консультация
Квалифицированные специалисты помогут вам сориентироваться в ассортименте и разобраться в технических параметрах реле. При необходимости мы окажем помощь в подборе и подыщем наиболее оптимальное решение для ваших эксплуатационных условий.
Для оформления покупки необходимо добавить товар в корзину, связаться с нами через электронку или по телефонам, которые указаны в контактной информации.
В ближайшее время наш менеджер перезвонит вам для подтверждения актуальности заказа, уточнения некоторых нюансов и данных для отправки товара.
В интернет-магазине «Ремикс» нагреватель реле и другую продукцию можно оплатить в безналичной форме, перед отправкой требуется предоплата, сумма которой оговаривается индивидуально.
Если вы хотите купить реле контроля тока в Киеве или других городах Украины мы доставим заказ собственным транспортом либо перевозчиком «Новая почта», а в Белой Церкви есть самовывоз.

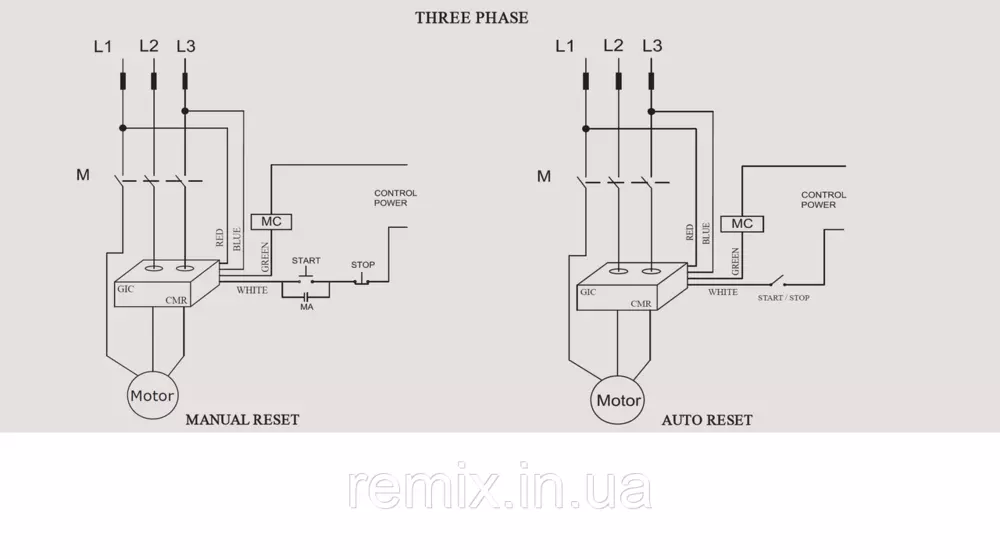

Имея базовые навыки, возможно выполнить установку без посторонней помощи, а мы предоставим вам всю информацию для простого подключения устройства.
Для возврата или обмена необходимо, чтобы реле контроля тока имело надлежащее качество, а осуществить их можно не позже, чем через 14 дней после получения.
Реле КОНТРОЛЯ тока трехфазное серия СMR с интегрованным токовым трансформатором 17B122AA0 - P9
Описание
Рабочий диапазон номинального тока: 3А.... 9А
Питание: 220 ― 415 VAC (3 фазные)
Тип : DEFINITE TRIP (выбор времени старта 0,2 - 30 сек и времни расцепления 0,2 - 10 сек.)
релейный выход: НО/НЗ , 5A @ 240 VAC (Resistive)
Защита от перегрузки, обрыва фазы, реверса фаз и перекоса фаз
Широкий диапазон номинального тока: 3 - 9А
Выбор: Авто / Ручной Сброс
Страна производитель: Индия
|
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ |
От 2А до 5А продукт может использоваться с внешним СТ. Основные характеристики: - Защита от перегрузки / - Выбор авто/ручной сброс - LED индикаторы для всех условий отказа - Отказоустойчивая защита - Защита от фазового дисбаланса / - Защита от потери фазы - Фазовая обратная защита - Широкий диапазон настройки тока (от 1А до 45А) - Базовый монтаж / - Легкая установка - Компактный размер / - Функции тестирования
Описание функций: Защита от недостаточной нагрузки: Защита от недостаточной нагрузки обеспечивается уменьшением тока. Подходит для маленьких насосов для предотвращения сухого хода, кавитации и т.д. Примечание: Минимальный ток, необходимый для определения недостаточной нагрузки > 25% мин. номинального тока. Фазовый дисбаланс/ Защита от потери фазы Ток обратной последовательности из-за фазового дисбаланса или потери фазы может повредить обмотку ротора. Реле дает отличную защиту для фазового дисбаланса или потери фазы. Фазовая обратная защита: Реле определяет обратную фазу только во время старта. Для этой функции продолжительность запуска двигателя должна быть не более 0,1 сек. Режим сброс Авто: В режиме Авто сброса сброс реле происходит в течение 3-15 мин. (в зависимости от выбранного класса) после отключения 3-фазной или однофазной продукции или в течение 6 мин. после отключения продукции Definite trip (определенного отключения). Режим сброса Ручной: В случае ручного сброса нажмите переключатель сброса и удерживайте его 2 сек. Сброс реле происходит немедленно |
|||||||||||
|
Продукт |
Трех фазный |
Одно фазный |
||||||||||
|
P1, P2, P3, P4, P5, P6, P7, P8 |
P9, P10, P11, P12 |
P13, P14, P15, P16 |
P17, P18, P19, P20 |
|||||||||
|
Характеристики питания |
||||||||||||
|
Питание |
~220 до 415 В, -20% до +15%, 50/60 Гц |
~110 до 240 В, -20% до +15%, 50/60 Гц |
||||||||||
|
Макс. потребление |
12ВА |
5ВА |
||||||||||
|
Светодиодная индикация |
||||||||||||
|
Питание вкл. (ON) / Блокировка (миг) |
Зеленый LED ON / Зеленый LED мигает |
|||||||||||
|
Перегрузка (OL) |
OL LED вкл. |
|||||||||||
|
Пониженная нагрузка (UL) |
UL LED вкл. |
|||||||||||
|
Фаза REV. |
LED вкл. Реверс фазы / мигает: перекос фаз (красн. LED3) |
|
||||||||||
|
Фаза UNB/потеря |
Мигает: UNB LED |
|
||||||||||
|
Характеристики релейного выхода |
||||||||||||
|
Контакт / нагрузка |
1 НЗ/НО / 5А @ 240 VAC |
|||||||||||
|
Категория использования Номинальное напряжение, V Номинальный ток, I |
120/240V 3,0/1,5А |
|||||||||||
|
Срок службы - механическая часть |
1 х 10 * 7 операций |
|||||||||||
|
Срок службы – электрическая часть |
1 х 10 * 5 операций |
|||||||||||
|
Контакт |
Ag сплав |
|||||||||||
|
Характерные особенности |
||||||||||||
|
Количество CTs |
2 |
|
1 |
|
||||||||
|
Характеристики расцепления |
Inverse Time |
Definite Time |
Inverse Time |
Definite Time |
||||||||
|
Память |
да |
N.A. |
да |
N.A. |
||||||||
|
Класс расцепления |
10А, 10, 20 и 30 |
N.A. |
10А, 10, 20 и 30 |
N.A. |
||||||||
|
Время пуска |
N.A. |
0,2 до 30с |
|
0,2 до 30с |
||||||||
|
Задержка расцепления |
Согласно класса расцепления |
0,2 до 10 с |
Согласно класса расцепления |
0,2 до 10 с |
||||||||
|
Защита пониженной нагрузки |
40% до 90% (расцепление 5с +/-1с) |
50% (расцепл. 5с +/-1с) |
||||||||||
|
Защита блокировки ротора |
400% номин. тока Время расцепл.: <4с после старта |
N.A. |
400% номин. тока Время расцепл.: <4с после старта |
N.A. |
||||||||
|
Защита дисбаланса тока |
дисбаланс >50% и 70% нагрузка (расцепление <5c) |
N.A. |
||||||||||
|
Защита потери фазы |
дисбаланс >70% и 70% нагрузка (расцепление <3c) |
N.A. |
||||||||||
|
Защита реверса фаз, отключение |
Приблизительно 100мс |
N.A. |
||||||||||
|
RESET – режим сброса |
авто |
Класс 10А=3 мин., 10 = 6 мин., Класс 20 = 12 мин., 30 = 15мин. |
6 мин. |
Класс 10А=3 мин., 10 = 6 мин., Класс 20 = 12 мин., 30 = 15мин. |
6 мин. |
|||||||
|
ручной |
2сек. +/-1с |
|
||||||||||
|
Блокировка (рестарт допустимо/час) |
Класс 10А, 10 = 6, Класс 20,30 = 4 |
6 рестартов |
Класс 10А, 10 = 6, Класс 20,30 = 4 |
6 рестартов |
||||||||
|
Времья сброса - RESET |
120 до 400мс |
60 до 700мс |
||||||||||
|
Терминал |
L1, L3. 15, 16, 18 |
L, N, 15, 16, 18 |
||||||||||
|
Общие характеристики |
||||||||||||
|
Погрешность настроек |
+/-5% |
|||||||||||
|
Пргрешность повторяемости |
+/-2% |
|||||||||||
|
Включение расцепления |
800мс +/-50мс |
|||||||||||
|
Габариты |
110,8 * 36,5 * 76,8 |
|||||||||||
|
ВЕС около |
200гр |
|||||||||||
|
Исполнение |
IP 20 |
|||||||||||
|
Рабочая температура |
-10 С до +60С (ХРАНЕНИЕ -25С + 70С) |
|||||||||||
|
Относительная влажность |
5 до 95 % Rh |
|||||||||||
|
Продукт сертифицирован |
СЕ, RoHS |
|||||||||||
